Description
ADAPTERS
Designation denotes configuration of adapter contacts, all adapters supplied prewired unless stated otherwise. 49-219 has “phase reverse” legend engraved in red. Adapters wired for MIDI are engraved “MIDI” at the DIN connector end. 49-228 enables A or B gauge 3 pole plugs to operate unbalanced into 2-pole jack socket. 49-229 allows 3 pole B gauge to operate into 3 pole A gauge. 49-230 operates vice-versa. 49-200 is XLR male/female unwired, for user’s specially wired applications.
Wiring conventions:
XLR pin 2 to jack tip/DIN Pin 1/MIDI DIN Pin 4/BNC centre/phono tip.
XLR pin 3 to jack ring/DIN Pin 3/MIDI DIN Pin 5/BNC shell/phono shell.
XLR pin 1 to jack sleeve/DIN Pin 2/MIDI DIN Pin 2/BNC shell/phono shell.
Neutrik loudspeaker connector to XLR adapters are supplied unwired, speaker connector to 2 pole 6.35mm A-gauge jack are wired 1 + to tip, 1- to sleeve.
Terminology used in adapter descriptions:
|
3FX | – 3 pin female XLR |
|

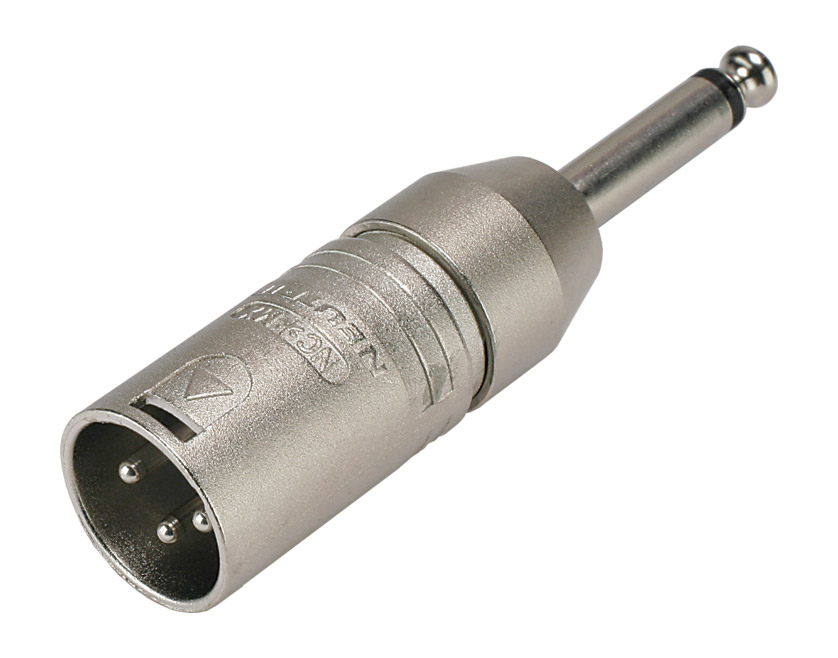

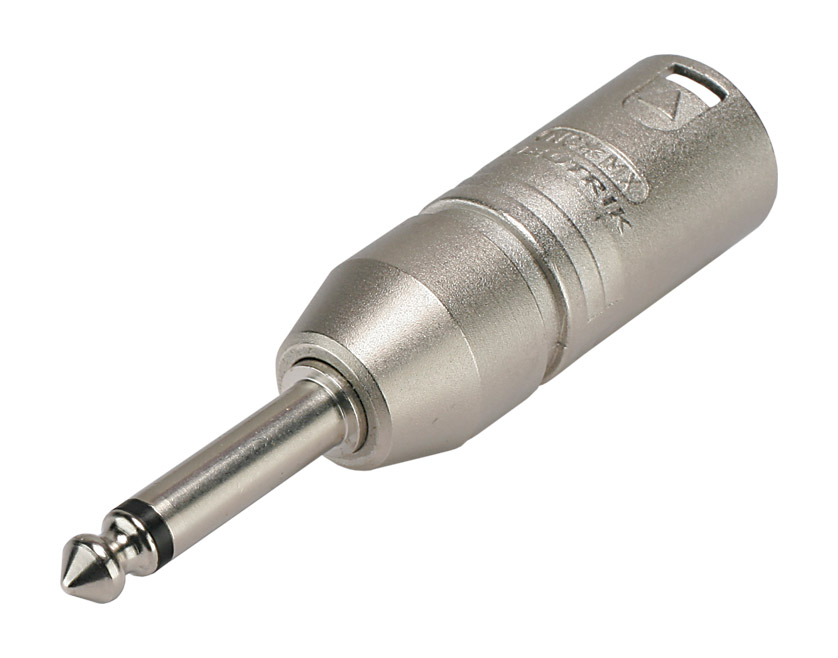

3MX | – 3 pin male XLR |
|
2P | – 2 pole 6.35mm jack plug |
|
3P | – 3 pole 6.35mm A-gauge jack plug |
|
3PB | – 3 pole 6.35mm B-gauge jack plug |
|
3J | – 3 pole 6.35mm jack socket (accepts both A and B gauge plugs) |
|
3TT | – 3 pole 4.4mm Bantam type jack plug |
|
2JA | – 2 pole 6.35mm jack socket (accepts A gauge plugs only) |
|
3JA | – 3 pole 6.35mm jack socket (accepts A gauge plugs only) |
|

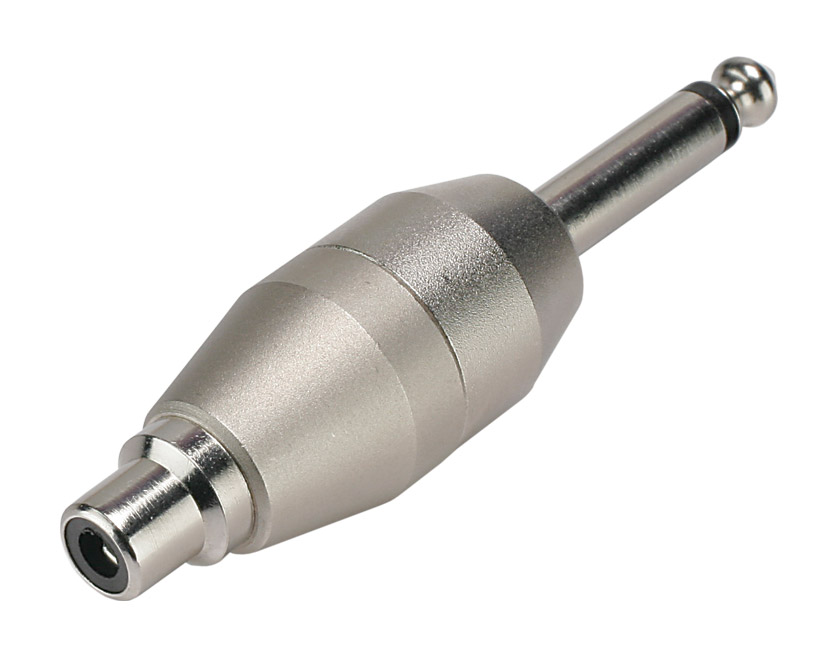

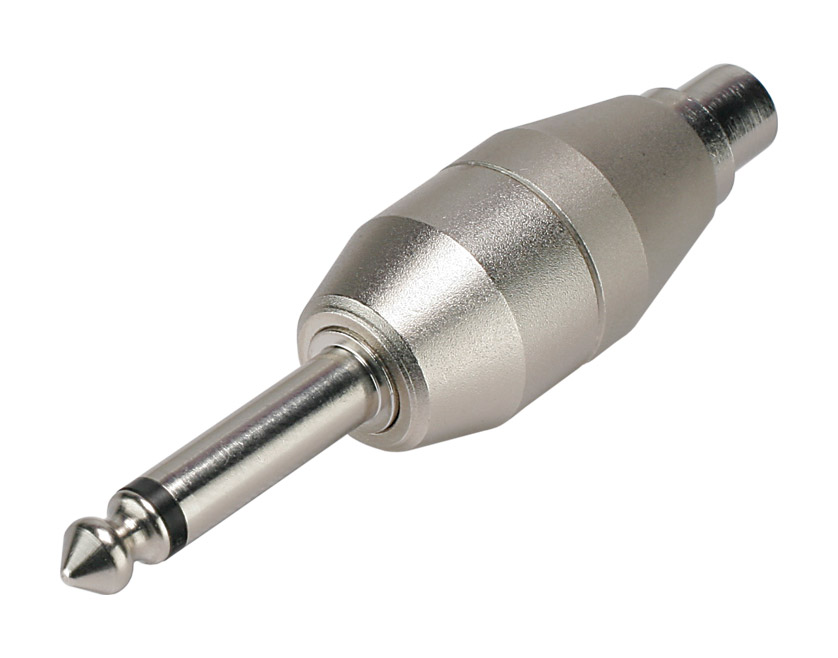

PHM | – Phono (RCA) male |
|
PHF | – Phono (RCA) female |
|
MDM | – Preh DIN 5 pin male (as plug 43-551) wired for MIDI |
|
BNCF | – BNC socket |
|
BNCM | – BNC plug |
|
NLF | – Neutrik loudspeaker connector plug (as NL4FC 43-041) |
|
NLM | – Neutrik loudspeaker connector socket (as NL4MP 43-042) |
|
2MJS | – 2 pole mini jack (3.5mm) socket |
|
3MJS | – 3 pole mini jack (3.5mm) socket |
|
2MJP | – 2 pole mini jack (3.5mm) plug |
|
3MJP | – 3 pole mini jack (3.5mm) plug |
