Description

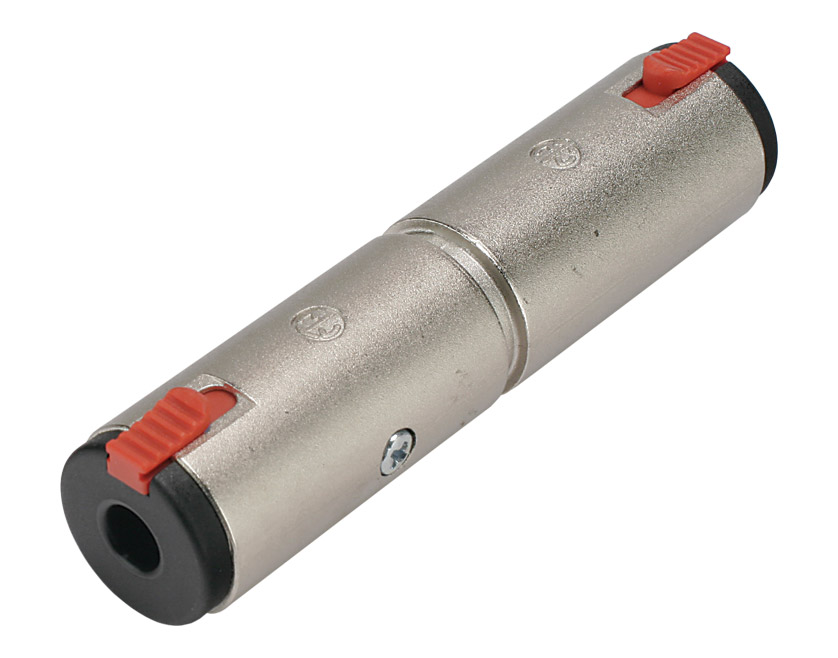

JACK ADAPTERS
Designation denotes configuration of adapter contacts, all adapters (except loudspeaker types) are supplied pre-wired. 49-228 enables A or B gauge 3 pole plugs to operate unbalanced into 2-pole jack socket. 49-229 allows 3 pole B gauge to operate into 3 pole A gauge. 49-230 operates vice-versa.
Wiring conventions:
XLR pin 2 to jack tip/DIN Pin 1/BNC centre/phono tip
XLR pin 3 to jack ring/DIN Pin 3/BNC shell/phono shell.
XLR pin 1 to jack sleeve/DIN Pin 2/BNC shell/phono shell.
Neutrik loudspeaker adapters supplied unwired.
Terminology used in adapter descriptions:
|
3FX | – 3 pin female XLR |
|
3MX | – 3 pin male XLR |
|
2P | – 2 pole 1/4” jack plug |
|
3P | – 3 pole 1/4” A-gauge jack plug |
|
3PB | – 3 pole 1/4” B-gauge jack plug |
|
3J | – 3 pole jack socket (accepts both A and B gauge plugs) |
|
3TT | – 3 pole 4.4mm Bantam type jack plug |
|
3JTT | – 3 pole 4.4mm Bantam type jack socket |
|
2JA | – 2 pole 1/4” jack socket (accepts A gauge plugs only) |
|
3JA | – 3 pole 1/4” jack socket (accepts A gauge plugs only) |
|
PHM | – Phono (RCA) male |
|
PHF | – Phono (RCA) female |
|
PDM | – Preh DIN male (as plug 43-501) |
|
NLF | – Neutrik loudspeaker connector (as plug 43-041) |
|
2MJS | – 2 pole mini jack (3.5mm) socket |
|
3MJS | – 3 pole mini jack (3.5mm) socket |
|
2MJP | – 2 pole mini jack (3.5mm) plug |
|
3MJP | – 3 pole mini jack (3.5mm) plug |
